虽然当今无线通信技术发展迅速,但无论何种先进的无线通信系统都无法做到在复杂的隧道环境下实现真正的无缝覆盖,通常这些信号盲区范围一般不大,但对通信的需求依然存在,甚至必须保证良好的通信覆盖,隧道内如果不能达到信号无缝覆盖会给交警在执勤或处理交通事故时带来极大的困难;同时铁路沿线的无线信号强度如果不能满足通信需求,就无法保障运输安全和生产效率。
在解决上述小范围的专网信号补盲覆盖问题时,如果再架设基站因成本过高,施工复杂,在很大程度上造成资源的浪费,所以,我们提供一种性价比高、安装方便的无线通信系统,以快速响应用户的通信需求。
短隧道覆盖解决方案
隧道多为狭长的筒状结构,由于山体树木等环境的阻挡,对信号的屏蔽性很强,一般都为信号盲区。对于在解决隧道覆盖时,可在隧道外架设中转台,在隧道内可安装泄露电缆进行信号的覆盖,有效地解决隧道内网络覆盖不到的问题。

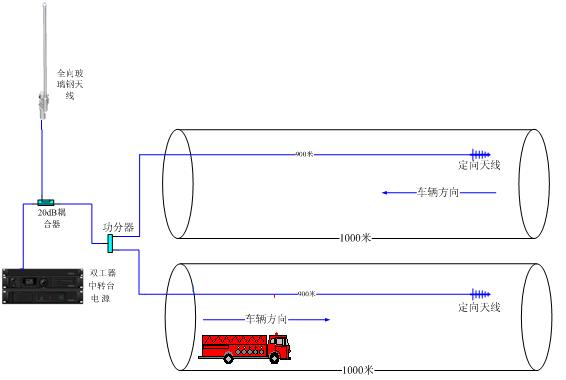

基站设备置于隧道里的弱电室内或者隧道旁的机房内,通过馈线将天线,安装在附近的铁搭上,隧道内通过泄露电缆将信号引入隧道以实现信号覆盖,对于较长的隧道需要添加信号放大器。示意图如下所示:
统的主要设备组成

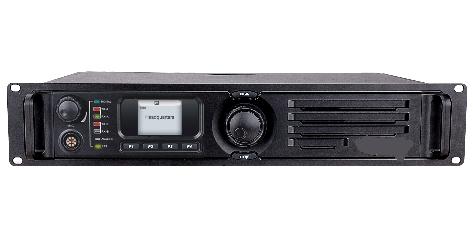

1、中转台
中转台是方案中的主要设备,功能是为隧道提供无线通过的专用信道。
2、通信专用多腔体双工器
频率范围:136-150MHz、150-174MHz、350-370 MHz、370-390MHz 、400~420MHz、450~470MHz
频率间隔:6-10MHz
连续输入功率:≤50W
温度范围:-30~+60℃
接口:N型或可选用

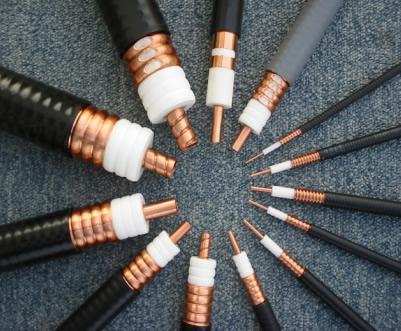

3、低损耗同轴馈线(射频电缆):
型 号: 1/2”
衰减(100m/400MHz): 4.75dB
4、避雷器
频率范围:DC~1500MHz
电压驻波比:1.3:1;
标称阻抗:50Ω
接头型号:N-J
峰值功率:200W
放电开始电压:DC230V
插入损耗:0.1dB
H20外形尺寸:68×4.25×20(mm)
重量:约100g
5、全向型玻璃钢天线:(单节/双节)
频率范围:136-150MHz、150-174MHz、350-370 MHz、370-390MHz 、400~420MHz、450~470MHz
带宽:16MHz-20MHz
增益:≥8.5dBi
垂直面波瓣宽度:14.5°
电压驻波比:≤1.5
标称阻抗:50Ω
极化:垂直
最大功率:100W
接头型号:SL16或N座
