专业无线同播系统

同频同播无线对讲机身份识别系统






1  现状及需求分析

目前很多公安系统主要通过同频同播对讲机等无线设备进行指挥调度,保证各项任务工作的顺利完成。所有对讲机在使用时仅占用一个通道,即我们通常所说的一呼百应。

同频点通信的优势是调度效率高,通信速度快,能够在短时间内达到良好的指挥调度效果,但在实际工作中,单频点通信同样存在很多问题,严重影响了实际工作中的指挥调度。例如有些使用者在使用对讲机的时候喜欢不停地按PTT通话发射键(非正常使用),有的人喜欢按住PTT发射键不放,由于整个系统只有一个通信通道,PTT发射键按下后其他人员将会无法同时通话,只能等通道释放后才能继续工作,因此这种使用习惯导致了整个系统无法正常通信,领导的指令无法正常下达,导致整个通信系统无法正常使用。

因此需要一套身份识别系统及时的跟踪相关使用人员的使用情况,在有人按下PTT发射键后,能够将相关人员的身份识别码显示在系统中,从而找出不正常使用的人员。

2  对讲机身份识别系统建设

2.1  系统概述

为了可以让用户能够更好的协调操作和管理小组的工作,缩短对偶发事件的反应时间,提高生产效率和加强员工和工厂的安全性。我们公司专为常规对讲机开发了一套无线调度指挥系统。该调度指挥系统可以对具有MDC1200信令和FleetSync数字信令的电台进行无线调度管理。

本系统是一套身份识别系统,对台对讲机通话进行身份识别和录音,其中MOTOROLA对讲机MDC1200信令和建伍对讲机FLEETSYNC信令不需增加身份码片;其他对讲机需要增加身份码片。

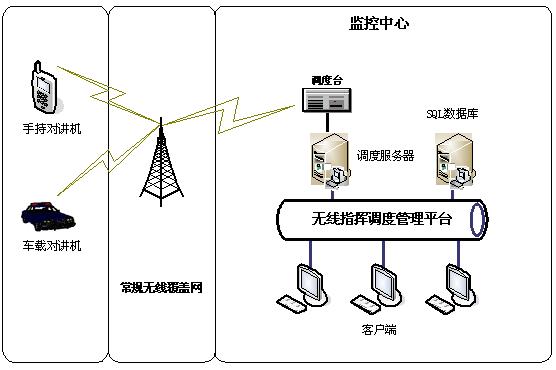

本系统的网络拓扑图如下所示:

2.2  系统功能

根据设备的具体使用情况,系统的相关功能如下:

2.2.1 对讲机身份识别

对讲机每次通话都能将身份码自动发送至中心调度系统,中心调度系统能自动记录并显示使用者的身份码、通话时间等信息,并同时显示对讲机机主信息。

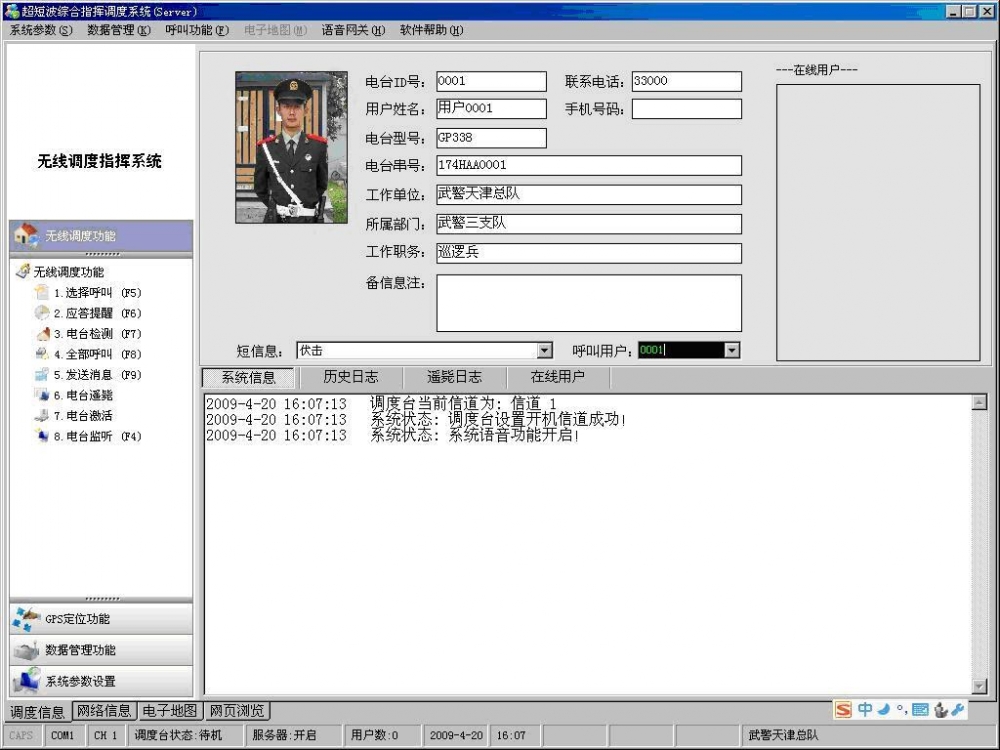

调度软件后台系统如下图所示:

2.2.2 录音管理

中心调度系统管理软件具有对通话进行录音的功能,并可利用软件方便的对录音数据库进行查询和管理。

2.2.3 用户管理

中心调度系统具有用户管理功能,通过在数据库中录入对讲机及其使用者相关信息,实现用户档案与身份识别码的一一对应,并提供用户身份的查询、变更等功能。

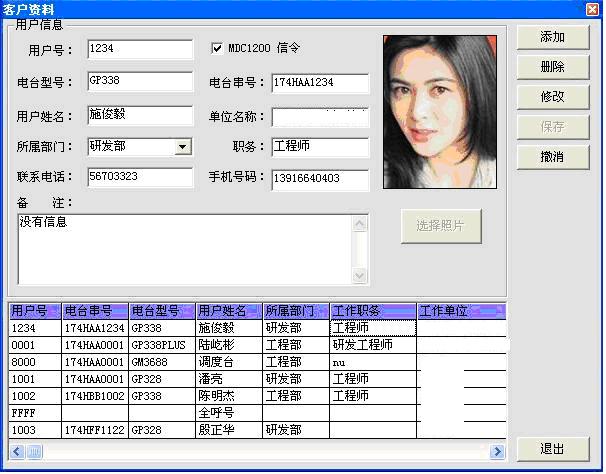

用户数据库管理的后台界面如下图所示:

系统使用SQL Server数据库,可以使调度人员方便的了解用户详细信息。更好的了解工作现场状况和协调操作和管理小组的工作。数据库可以记录的用户信息包括:

              信令方式(MDC1200/AIC1200

              用户姓名

              工作单位

              工作部门

              工作职务

              使用电台的型号

              电台的电子串号

              联系电话

              手机号码

              备注信息

2.2.4 数据备份恢复

为防止录音、用户信息等重要数据丢失,系统具有数据备份及恢复功能。

数据备份的后台界面如下图所示:

历史日志备份数据,可以更方便的让管理者进行事件查询。

状态栏详细的列出所以历史状态信息:

              通话建立日期,时间

              发起用户信息

              被呼用户信息

              工作事件

3  身份识别系统相关技术介绍

3.1  信令介绍

MDC1200信令(Motorola Digital Control简称)是摩托罗拉专为陆地无线移动环境设计一种信令,MDC1200每个数据包位32 位,它以1200比特/秒的速率传送数据,它具有极强的检错纠错功能,在信号受到严重干扰时仍能正常工作。使用MDC1200信令的优势是:最大限度的减少话音业务,提高信道利用率,提高工作效率。

FleetSync数字信令是日本健伍电子利用最小频移键控(MSK)技术研发的信息通信系统信令的通用名称。FleetSync数字信令允许用户识别单个收发器并收发文本消息,支持串行通信,抗干扰能力强、接续速度快,允许用户将计算机或其它外部设备连接到收发器。提供了传统语音通信不能提供的多种信息发送功能,并支持多种运行环境。

3.1.1     MDC1200数字信令身份码规划

采用MDC1200数字信令的系统,身份码以4位十六进制标识。其中,字母标识符(ABCDEF)已固定指配给相应单位,写身份码时不可更改;数字标识符(十进制数字0-9),由各单位自行分配。

3.1.2     FleetSync数字信令身份码规划

采用FleetSync数字信令的系统,身份码以7位十进制标识。其中,前三位已固定指配给各单位,写身份码时不可更改(1开头由市局直属各单位使用,2开头由区县局机关及派出所使用,3开头由区县局交巡警支队使用);后四位可从1000排列到4999,由各单位自行分配

3.2  调度台介绍

Ø  调度台可以设置多个频道,可以通过调度软件进行转换频道,但只能同时监控1个频道。现在大部分车载台和手持机都有自动发出MDC1200信令和FleetSync数字信令方式ID码的功能(PTT  ID),将此功能启动即可,不必增加费用。

Ø  调度台具有Motorola MDC1200信令和FleetSync数字信令,用户对讲机无需改造。

Ø  调度台架设方便,无需改变当前无线覆盖设备即可入网工作。

Ø  标准19英寸机箱,适合系统集成。

3.3  身份识别系统基本技术要求介绍

1、管理软件技术介绍

管理软件在实现基本功能的基础上进行设计,用户能完全监控所有调度信息,包括当前用户信息、历史录音信息、历史通话信息、软件操作日志等。

为确保信息安全,管理软件设置两类使用权限:普通用户,管理员。对于所有删除功能、用户管理功能、遥毙功能必须使用管理员权限操作,并在软件操作日志中保留操作记录。

2 、身份信息数据库技术介绍

身份信息数据库用于记录对讲机用户身份信息,数据库具有EXCEL数据表格的导入导出功能,以便实现用户数据的定期报送和更新。数据库中每条数据有如下完整且不能为空的数据项:(1)身份识别码(2)用户姓名(3)警号(4)工作单位(5)工作部门(6)工作职务(7)座机(8)手机(9)对讲机型号(10)设备序列号(11)终端信令方式(12)备注。

3、中心调度系统技术介绍

中心调度系统由服务器、信号接收装置、数字音频交换机、射频信号分配器、天馈系统、电源系统、客户端组成。中心调度系统能对具有MDC1200数字信令和FleetSync数字信令的对讲机进行调度管理。频率范围应能满足现在和今后公安工作需要,频率稳定度±0.00025 ,接收灵敏度0.25uV(12dB信纳比),电源电压220V, 客户端应能方便快捷调度3个月内通话记录。

4、对讲机技术介绍

对讲机能收发MDC1200数字信令或FleetSync数字信令。对于本身不具备两种信令中任何一种的,能通过软件升级或装配数字身份码片的方式实现。在对讲机所有常规通信信道中,写入统一身份识别码,并采用信令后置方式发送身份识别码。

4  主要设备技术指标

4.1  调度台

型号

WDS-3

频率范围

403440MHz,439-470Mhz,350-370Mhz

频率稳定度

±0.00025

杂散辐射

-36dBm

射频功率

1-25W(可调)

接收灵敏度

0.25uV(12dB信纳比)

寄生抑制

-75dB

工作环境稳定

-30℃~+60

电源电压

220V

4.2      无线调度系统软件单机版

运行平台

win2kwinxp

版本

V4.0

系统权限

2级系统权限

支持信令

MDC1200信令和FleetSync数字信令

4.3      无线调度系统软件网络版

运行平台

win2kwinxp

版本

V1.2

数据库

SQL

系统权限

2级系统权限

支持信令

MDC1200信令和FleetSync数字信令
